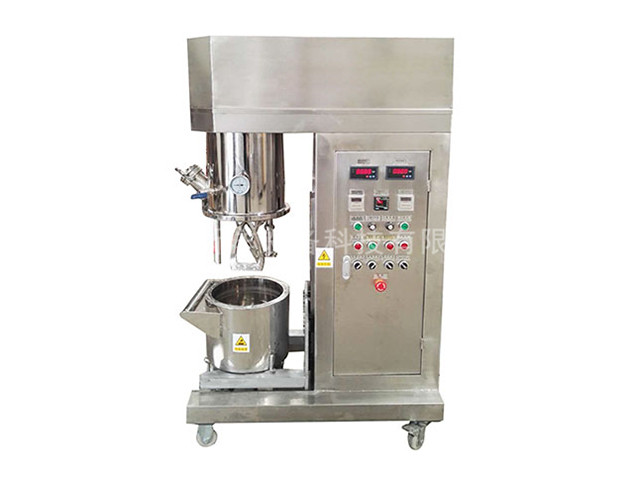

10L雙行星混合攪拌機
產品介紹
10L雙行星混合攪拌機是一種多功能真空均質攪拌機。是批量生產各種密封膠，膠黏劑，聚琉密封膠，玻璃密封膠，油墨。膏蠟制品。霜類、蜜乳膠類等高粘度產品而設計制造的。
本機造型美觀、體積小、重量輕、與物料接觸部分全部采用不銹鋼（常用304，醫用316L）；鍋體內部各連接處均采用平滑園弧過度，配有高強度壓料機，適合大部分粘稠物料的灌裝及轉移；分散盤為中間齒式分散盤，連接于高速分散機主軸。分散機主軸高速運轉時，分散盤上下方呈現旋轉狀態，同時會在邊緣2.5-5mm處形成湍流區。分散盤上下鋸齒對涂料、油漆、干粉、固—液等物料進行高速的剪切、撞擊、粉碎、分散，以便達到迅速混合、溶解、分散、細化的狀態。
技術參數
|
攪拌鍋 |
設計容積 |
10L |
|
工作容積 |
8L |
|
低速攪拌系統 |
攪拌功率 |
1.5KW |
|
公轉轉速 |
0-65rpm/min |
|
自轉轉速 |
0-170rpm/min |
|
攪拌槳形式 |
螺旋麻花式 |
|
材質 |
304不銹鋼 |
|
高速分散系統 |
強力分散轉速 |
1400rpm/min（可調） |
|
分散電機 |
1.5KW |
|
分散盤直徑 |
50mm |
|
材質 |
304不銹鋼 |
|
刮壁 |
數量 |
1組 |
|
材質 |
SUS304和Teflon |
|
速度 |
與行星公轉轉速一致 |
|
升降系統 |
升降功率 |
0.37kw |
|
升降高度 |
待定 |
|
真空系統 |
真空功率 |
0.18kw |
|
真空度 |
≤－0.098Mpa |
|
夾套 |
雙層夾套，可通水或者油加熱或冷卻 |
基本操作注意事項
各項準備工作完畢以后，接通電源，便可按規定要求進行工作。
運轉部件有主鍋攪拌系統、主鍋均質系統，主鍋升降系統，副鍋攪拌系統，真空泵系統?？刂仆ㄟ^面板上的按鈕進行，可控制照明燈的照明與熄滅，控制主鍋攪拌的運轉，控制主鍋分散的運轉，控制真空泵的運轉以及主副鍋的加熱。
灌裝操作：a. 灌裝速度的調節，由液壓站節流閥根據物料的粘稠度調節；b. 灌裝量由控制面板上的時間設定來調節；c. 上升按鈕控制油缸的持續上升。
注意事項
1、不可在開蓋狀態下運行攪拌、分散。
2、鍋蓋不要升得過高，在上限及蓋緊時邊點動邊觀察，以保安全。
3、電源地線接地，保證用電安全。
4、在進行任何維護或清洗之前必須切斷設備接入電源。
5、相對不可在設備運行過程中將手伸入鍋內或觸摸各運轉部件，以防發生意外。
6、運行過程中如有異響應立即停止運行，待查清原因后方可開機。
安裝、調試及維護保養
1、接通電源，電源相符，并注意地線可靠接地，打開總電源開關，電源指示燈亮。
2、接通鍋各管道和進水管（進水口上直接接上自來水），由用戶自備。
3、用點動方式使上蓋升起，正常后可升至高點，到達行程開關上止點，行程開關會有咔的一聲動作后，上升應自行停止。
4、抽真空工作前一定要檢查鍋是否與鍋蓋平貼，鍋口、料口蓋等是否蓋嚴，密封可靠。關閉鍋蓋上各閥門接口，然后打開鍋蓋上的真空閥門，再開啟真空泵抽真空，達到要求后關閉真空泵，祥見操作指南功能說明，同時關真空閥門。
5、分散切削、刮板攪拌，先加料（可用水代替 ）再分別打開對應的控制開關分散切削速度，刮板攪拌速度。分散盤轉向為面對割輪看逆轉；攪拌轉向為面對攪拌看（下向上看）逆轉。調試時應點動試轉，確認無誤時再正式讓均質器運轉。攪拌啟動前也應點動，檢查攪拌刮壁是否有異常，如有應即刻排除。
6、要打開鍋蓋及料口蓋，一定要在鍋內無真空壓力時進行，如果鍋內有真空壓力，則應關閉抽真空接口上的閥（并關閉真空泵），打開鍋蓋上的閥門使鍋內無真空壓力。
7、真空泵在均質鍋密封狀況下方可啟動運轉。如有特殊需要敞通大氣啟動泵，運轉不能超過3分鐘。
8、真空泵嚴禁無油運轉；泵運行時嚴禁堵塞排氣口。關閉真空泵按鈕前必須先打開真空管道上的排空閥門，（保證管道常壓，防止真空泵油回流管道）。
9、定期檢查各部件及軸承內的潤滑油及油脂，及時更換干凈的潤滑油及油脂。（建議采用耐高溫潤滑油脂。）
10、保持攪拌漿和分散盤的清潔。每次要停止使用或更換物料時 都應清洗攪拌漿和分散盤的與工作液接觸部分，鍋體與鍋蓋兩法蘭相對固定后啟動攪拌漿電機轉向正確，無其他異常，方可啟動運轉。
11、所有鍋的清潔工作由用戶按標準處理。（建議經常保持設備的清潔。如有較長時間停機，應在停機后立即進行清洗。）

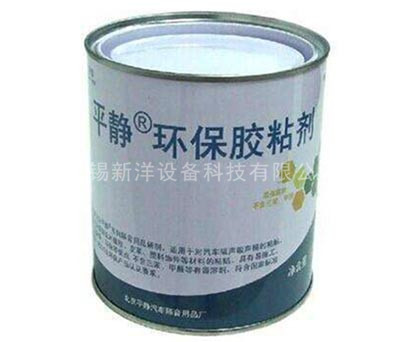

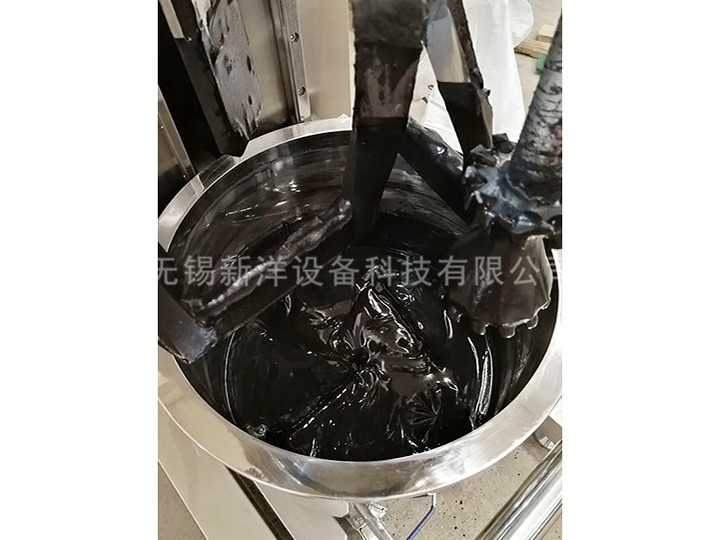

加工樣品
